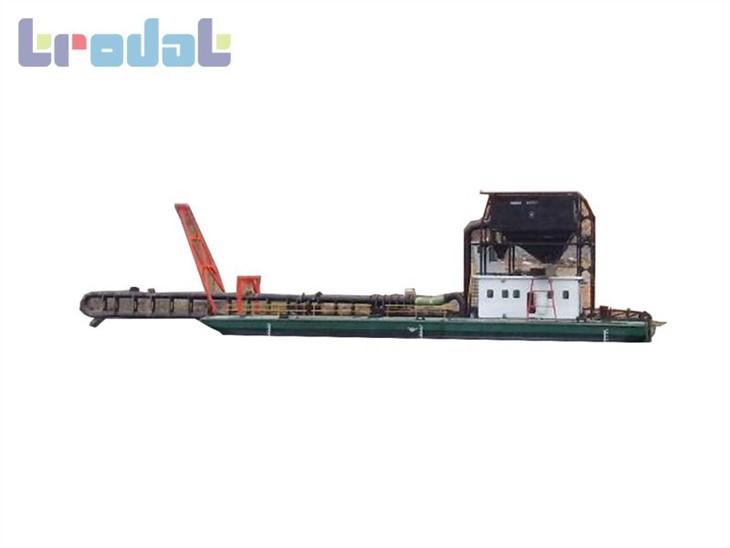

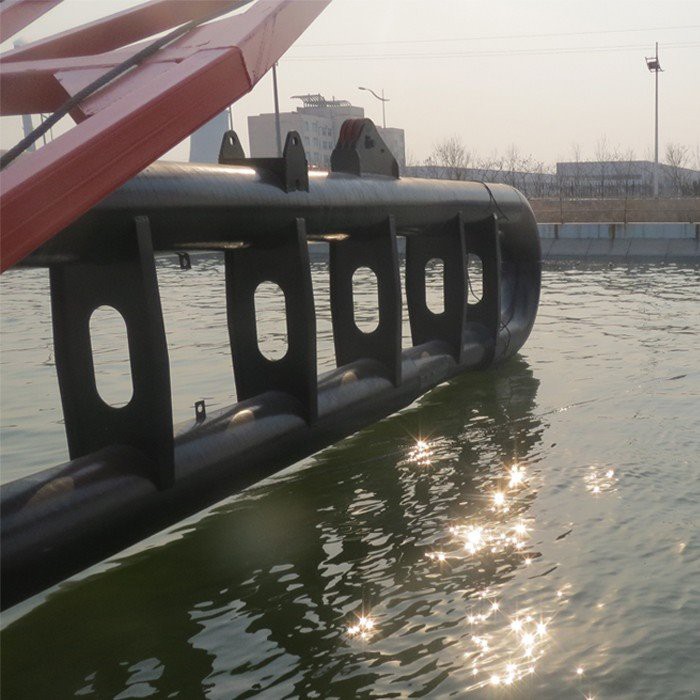

6 8 10 12 اینچ جت بالابر dredger

جزئیات سریع

شرط:جدید

نوع:جت مکش دره

نوع قدرت:دیزل

عمق dredging:8 متر, 14.0m

Draught:1000 cm

محل مبدا:شاندونگ، چین

ابعاد(L*W*H):28*5.2*1.6m

وزن:50t

صدور گواهینامه:ISO9001:2008

گارانتی:1 سال، 12 ماه

خدمات پس از فروش ارائه:پشتیبانی فنی ویدئو، قطعات یدکی رایگان، پشتیبانی آنلاین، نصب میدان، راه اندازی و آموزش، خدمات تعمیر و نگهداری میدان، مهندسان در دسترس به ماشین آلات خدمات در خارج از کشور

Dredger Type:Jet suction dredger

ظرفیت پمپ:1200m3/hr

فاصله تخلیه:1000m

موتور دیزل:موتور ویچای/کامینز

کاربرد:رودخانه، دریاچه، دریا، کانال، لروبی کانال

سیستم عملیات:هیدرولیک، سیستم PLC

Dredgers Specs.

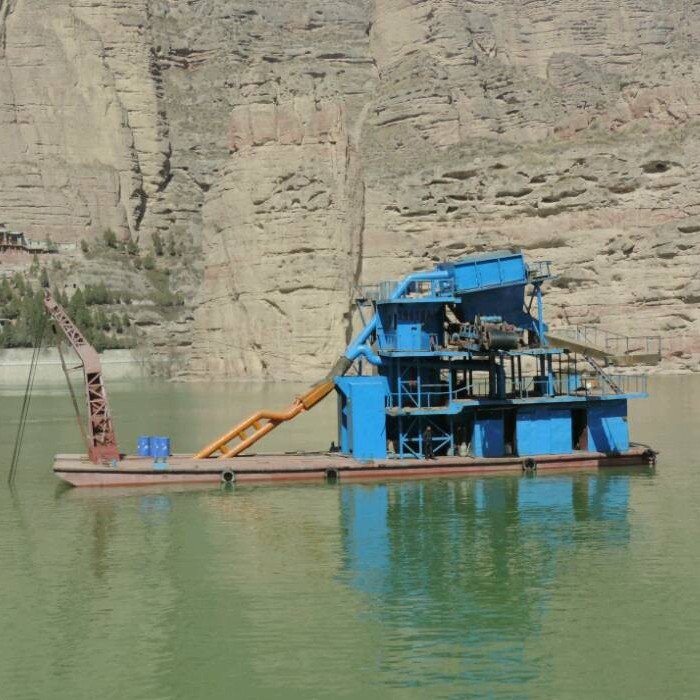

10 اینچ جت بالابر dredger

جت dredger جت dredger عمدتا در هیئت مدیره با تجهیزات جت پمپ dredger نصب شده است. آرایش کلی این dredger در شکل 1.2.8-6 نشان داده شده است. پمپ جت روی تخته نوعی ماشین آلات سیال است که انرژی را با عمل آشفته سیال متحرک با سرعت بالا منتقل می کند و به این ترتیب فاضلاب را از لایه خاک زیر آب پمپاژ می کند. بنابراین جت دردگر نوعی دره هیدرولیک است که توسط جریان آب رانده می شود. پمپ جت نه تنها می تواند برای لایروبی آب مورد استفاده قرار گیرد، بلکه به طور گسترده ای در صنایع شیمیایی، صنعت نور و متالورژی نیز مورد استفاده قرار می گیرد. ساختار جت dredger و اصل کار آن جت dredger معمولا می تواند مونتاژ، بدنه را می توان به چند بخش از هم گسیفت (نگاه کنید به شکل 1.2.8-=7.6)

نمایش شماتیک ساختار پمپ جت

ساختار جت پمپ به طور عمده از 1 nozzle 2 محفظه مکش 3 لوله بخش 4 لوله 5 لوله پخش و به همین شکل تشکیل شده است

اصل کار پمپ جت:

یک مایع کاری با انرژی خاصی، به عبارتی فشار و سرعت جریان خاصی، از طریق پازل خارج می شود تا یک جت با سرعت بالا تشکیل شود. به دلیل برهم کنش بین جت با سرعت بالا و هوا، هوای اتاق گرفته می شود، به طوری که فضا فشار منفی خاصی (درجه خلاء) تولید می کند. تحت عمل فشار جوی خارجی و فشار استاتیک مایع، مایع از درگاه مکش به محفظه مکش خود پمپ می شود و با مایع کاری با سرعت بالا برای تبدیل انرژی وارد گلو می شود. در این لوله به دلیل عمل آشفته مولکول های مایع، یک سیال کار با سرعت بالا بخشی از انرژی جنبشی را به مایع پمپ شده عبور می دهد و سرعت جریان مایع کار به تدریج کند می شود، در حالی که سرعت مایع مکیده به تدریج شتاب می گیرد. هنگامی که به انتهای لوله رسید، سرعت دو سیال نزدیک به یک است، و فرایند اختلاط اساساً تکمیل می شود. سپس به دیفئوسی

جت دردگر نه تنها می تواند لایه خاک حاوی شن و سنگریزه را حفاری کند، بلکه برای حفاری و حمل و نقل مواد رادیواکتیو قابل اشتعال، انفجاری، سمی و لوازم خانگی در صنایع شیمیایی، سبک و متالورژی نیز مورد استفاده قرار گیرد. برای کار در محیط خاص مانند دمای بالا، فشار بالا، آب عمیق، خلاء بالا، تابش قوی و خوردگی قوی مناسب است. علاوه بر دستگاه مکش اصلی برای لاشه و دیگر کشتی ها، پمپ جت نیز می تواند به عنوان یک تجهیزات کمکی برای دره مکش مورد استفاده قرار گیرد. در لوله مکش زیر آب نصب می شود تا غلظت گل لای مکش را افزایش داده و توانایی کندن آن را افزایش دهد. غلظت گل می تواند به حدود ۴۰٪ برسد، و عمق مناسب لایروبی را می توان از ۱۸ متر تا ۳۳ متر عمیق تر کرد.

جت دردگر نیز محدودیت هایی دارد که عمدتاً:

بازده هیدرولیکی پمپ جت کم است، تنها ۳۰٪~۴۰٪، و کارایی هیدرولیکی پمپ جت چند اسپوت نصب شده بر روی لوله مکش کشتی مکش تنها حدود ۲۰٪ است.

محدود به قطر لوله پمپ جت، برای حفاری ماده سخت سنگ قطر بزرگتر و لایه خاک با آوار دکتایل مانند ریشه درخت و هرز مناسب نیست.

به دلیل اینکه فشار خروجی پمپ جت دارای ویژگی های افت تند است، سر آن بسیار کم و فاصله تخلیه کوتاه است.

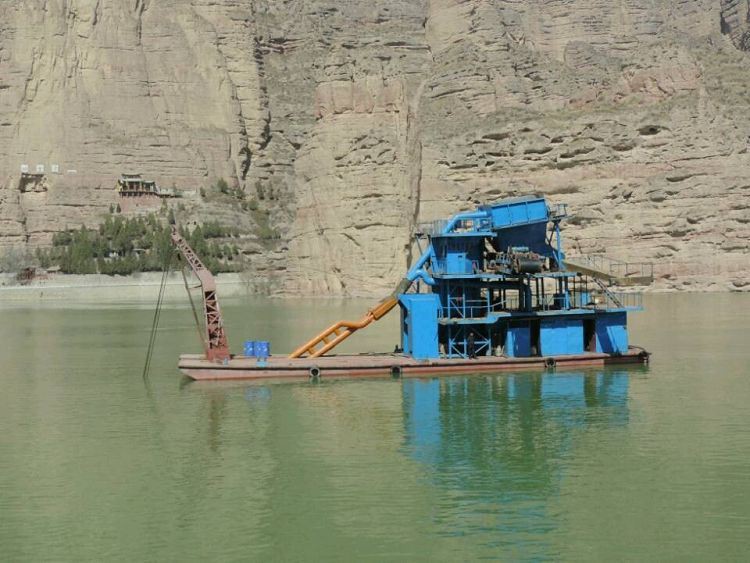

21(001)
